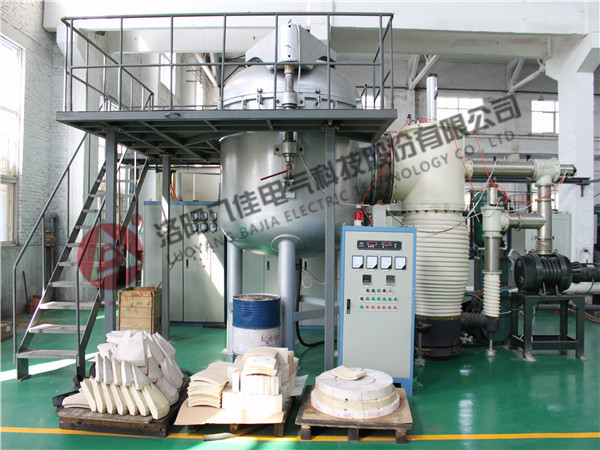

真空燒結爐其加熱的方式比較多，如電阻加熱、感應加熱、微波加熱等安裝電爐的場所應符合真空衛生的要求，周圍的空氣應清潔和干燥，并有良好的通風條件，工作場地不易揚起灰塵等。具體安裝步驟如下。 　　1.檢查控制柜中所有部件及配件是否完備、完好。 　　2.控制柜安裝在相應的地基上，并固定。 　　3.安照真空燒結爐接線圖接線，并參考電氣原理圖，接通外接主回路及控制回路，并可靠接地，保證接線無誤。4.檢查電器可動部分應活動自如，無卡死現象。 　　5.絕緣電阻應不低于2兆歐姆。 　　6.真空燒結爐各閥門必須在關閉位置。 　　7.控制電源開關放在關位。 　　8.手動調壓旋鈕逆時針旋動頭。 　　9.報警鈕放在開位。 　　10.按平面圖完成設備的循環冷卻水聯接，建議用戶在真空燒結爐設備總進出水管處再接入一備用水(可用自來水)，防止循環水有故障或斷電導致密封圈燒壞。

氣相沉積裝備：構筑先進材料世界的精密制造平臺在納米科技與智能制造深度融合的今天，薄膜材料作為戰略性新興產業的基石，正以顛覆性技術形態重塑微電子、新能源、航空航天等領域的產業格局。作為實現薄膜材料可控生長的核心裝備，氣相沉積系統已突破傳統制造邊界，演變為集物理化學過程控制、多場耦合仿真、智能工藝開發于一體的精密制造平臺。一、原理重構：從氣相到固相的精密轉化現代氣相沉積技術通過精確調控氣態前驅體的輸運、反應與沉積行為，在基底表面構建原子級可控的薄膜結構。其技術路徑呈現二元創新特征：物理氣相沉積（PVD）：依托高能粒子轟擊、磁場約束等物理效應，實現靶材原子或分子的定向遷移。典型工藝如磁控濺射通過磁場優化等離子體分布，將沉積速率提升至微米級/小時量級；離子鍍膜技術則利用電場加速離子束，顯著增強膜層結合力。化學氣相沉積（CVD）：基于氣相前驅體的熱解、氧化還原等化學反應，在基底表面原位合成目標材料。原子層沉積（ALD）作為CVD技術的分支，通過自限表面反應實現單原子層精度控制，在3D納米結構制造領域展現獨特優勢。二、裝備進化：多方面參數空間的工藝解構現代氣相沉積系統已形成多方面技術矩陣：壓力維度：從常壓CVD的開放環境到超高真空PVD（≤10??Pa）的潔凈空間，壓力梯度直接決定反應動力學特性；熱場設計：熱壁反應器通過整體加熱實現溫度均勻性≤±1℃，冷壁系統則采用射頻感應加熱實現局部精準控溫；流場優化：層流、湍流及旋轉基底等流體控制技術，配合計算流體力學（CFD）仿真，可消除邊界層效應對膜厚均勻性的影響；等離子體調控：脈沖偏壓、電子回旋共振（ECR）等先進電源技術，使等離子體密度突破1012/cm3量級；三、應用圖譜：跨領域材料創新的賦能者在戰略性新興產業領域，氣相沉積技術正驅動材料性能邊界的突破：半導體制造：ALD工藝實現高k介質層（如HfO?）與金屬柵極的無縫集成，支撐5nm以下邏輯芯片持續微縮；新能源：CVD法制備鈣鈦礦太陽能電池的電子傳輸層（SnO?），光電轉換效率突破25%大關；極端環境應用：超音速火焰噴涂（HVOF）結合PVD技術，在航空發動機葉片表面構筑熱障涂層；-TBCs），耐受溫度達1600℃；生物醫療領域：等離子體增強CVD（PECVD）沉積的類金剛石碳膜（DLC），兼具生物相容性與超低摩擦系數，應用于人工關節表面改性；四、技術前沿：智能沉積與綠色制造的融合當前研發熱點聚焦三大方向：數字孿生系統：構建沉積過程的多物理場耦合模型，實現工藝參數的閉環優化，開發周期縮短50%以上；新型反應體系：開發基于金屬有機框架（MOF）前驅體的低溫沉積工藝，突破傳統CVD的高溫；循環經濟模式：研發閉環式氣體回收系統，使SiH?等危險氣體利用率提升至99%，推動半導體制造的碳中和轉型；五、戰略展望：材料基因工程的制造終端隨著材料基因組計劃的深入實施，氣相沉積裝備正從單一工藝設備向材料創新平臺演進。通過與高通量實驗、機器學習等技術的深度融合，未來系統將具備：自主設計沉積工藝路線的能力；實時解析薄膜微觀結構-性能映射關系；動態適配柔性電子、量子材料等前沿領域的需求；作為連接基礎材料研究與工程應用的樞紐，氣相沉積技術的持續突破，不僅將重塑先進制造的產業版圖，更將成為支撐新一輪科技的關鍵基礎設施。
