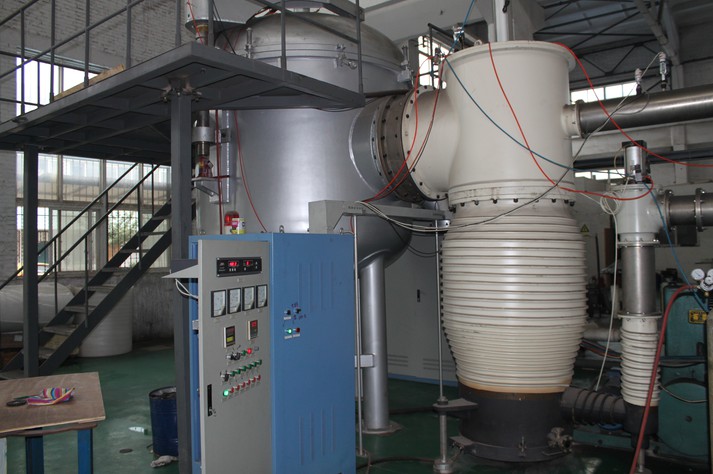

如何提高真空燒結爐的燒結效率？真空燒結爐作為一種先進的材料制備設備，廣泛應用于粉末冶金、陶瓷材料、復合材料等領域。其核心工作原理是在真空環境中對物料進行加熱，使其達到所需的燒結溫度并發生物理化學變化，從而形成具有特定性能的材料。提高真空燒結爐的燒結效率，不僅可以提高生產效率，還能降低生產成本，提升企業的市場競爭力。真空燒結爐廠家洛陽八佳電氣將詳細介紹如何提高真空燒結爐的燒結效率。一、優化燒結工藝1.合理設定燒結溫度燒結溫度是影響燒結過程的關鍵因素之一。合理的燒結溫度可以提高燒結效率，確保物料在好的溫度范圍內均勻受熱，從而提高產品質量。實施方法-溫度設定：根據物料的性質和燒結工藝要求，設定合理的燒結溫度。-溫度控制：采用高精度的溫度傳感器和控制系統，實時監測和調節爐腔內的溫度，確保溫度均勻上升并保持在設定范圍內。2.控制加熱速度加熱速度直接影響燒結過程的穩定性和生產效率。合理的加熱速度可以提高燒結效率，確保物料均勻受熱，避免過快或過慢的加熱速度影響燒結質量。實施方法-逐步加熱：采用逐步加熱的方法，逐步提高加熱功率，避免溫度驟變對物料的影響。-分階段控制：根據燒結工藝要求，將加熱過程分為多個階段，每個階段設定不同的加熱功率，確保物料在每個階段均勻受熱。3.優化真空度真空度是影響燒結過程的重要因素之一。較高的真空度可以有效減少爐腔內的氣體含量，避免氣體在物料內部形成氣泡或導致不均勻的化學反應，從而提高燒結質量。實施方法-真空泵選擇：選擇效率高、穩定的真空泵，確保爐腔內的真空度達到工藝要求。-密封設計：優化爐腔的密封設計，減少氣體泄漏，提高真空度的穩定性和控制精度。二、提高設備利用率1.設備維護保養定期對真空燒結爐進行維護保養，及時發現和處理潛在問題，確保設備的正常運行和使用壽命。實施方法-定期檢查：定期檢查設備的各個部件，及時發現和處理潛在問題。-定期維護：定期對設備進行維護保養，如清理爐腔內的殘留物、校準傳感器等。2.提高操作人員技能對操作人員進行培訓，確保其熟悉設備的操作規程和安全注意事項，避免因操作不當導致設備故障或產品質量問題。實施方法-操作規程：詳細講解設備的操作規程，確保操作人員掌握正確的操作步驟。-安全知識：介紹設備的安全使用知識，避免因操作不當導致的安全事故。3.優化生產計劃合理安排生產計劃，確保設備效率高的運行，避免設備閑置或過載運行。實施方法-生產調度：根據訂單需求和生產設備的性能，合理安排生產計劃，確保設備效率高的運行。-負荷平衡：合理分配生產任務，避免設備閑置或過載運行，提高設備的利用率。三、改進生產工藝1.新材料研發通過研發新材料，優化物料的性能，提高燒結效率和產品質量。實施方法-材料研究：開展新材料的研究，優化物料的性能，提高燒結效率和產品質量。-工藝改進：根據新材料的特性，改進燒結工藝，確保物料在好的溫度范圍內均勻受熱。2.自動化生產引入自動化生產設備，減少人工干預，提高生產效率和產品質量。實施方法-自動化設備：引入自動化生產設備，減少人工干預，提高生產效率和產品質量。-智能控制：采用智能控制系統，優化生產過程，提高生產效率和產品質量。四、總結提高真空燒結爐的燒結效率需要從優化燒結工藝、提高設備利用率和改進生產工藝等方面入手。通過合理設定燒結溫度、控制加熱速度、優化真空度、加強設備維護保養、提高操作人員技能、優化生產計劃和改進生產工藝，可以有效提高真空燒結爐的燒結效率，確保設備的正常運行和產品質量。希望本文的介紹能為相關工作人員提供有益的參考，確保真空燒結爐的好的運行狀態。在未來的工作中，隨著技術的不斷進步和設備的更新換代，提高真空燒結爐燒結效率的技術將不斷完善和發展。因此，我們需要持續關注行業動態，學習新的知識和技能，以適應不斷變化的需求。

　　石墨化爐在針狀焦材料發展中有不可缺少的作用　　石墨化爐熱處理過的針狀焦作為一種新型炭材料，因其易于石墨化、電導率高、價格低廉、灰分低等優異特性，逐漸成為一種優質的鋰離子電池負極材料wu,且已占據日本近60%的市場.近期，國內在針狀焦的生產技術上取得了較大突破，實現了規模生產，但其用作鋰離子電池負極材料的研究較少.　　一般軟炭(如瀝青焦、石油焦等)經過2500?3000℃的石墨化爐熱處理后，會轉化為石墨結構，但該過程極其復雜，既涉及石墨微晶在徑/軸向的有序排列、晶界的消失、晶體界面處C-C六圓環的形成、晶體的生長，還涉及石墨層邊界處不飽和碳原子的催化反應、碳原子或氣體分子的熱震動、石墨微晶的各向異性特性、石墨層層間的范德華力等微觀熱力學或動力學行為.目前，熱處理溫度與材料石墨微晶參數之間的內在關系巳得到系統研究，而石墨化機理的基礎研究較少.本工作以煤系針狀焦為原料，在分析熱處理溫度對針狀焦微結構的影響規律的基礎上，深入研究了針狀焦的石墨化機理及其用作鋰離子電池負極材料的電極性能和儲鋰機制.　　將煤系針狀焦機械粉碎后，用。45岬篩網進行篩分，置入炭化爐，先以5°C/min的升溫速率分別升溫至700P、1000°C,1500°C,并標記為NC700、NC1000、NC1500;格樣品置于高溫石墨化爐，先以15-C/min的升溫速率升至1500℃,再以7°C/min的升溫速率升至2250℃、2800℃并恒溫30tnin,降至室溫后得到石墨化樣品，相應標記為NC2250、NC2800。　　在1500-2250℃的高溫石墨化爐石墨化過程中，體系獲得更大的能量，在表面能以及大兀健的作用下，石墨微晶沿軸向發生平行排列；同時，體系中碳原子的熱震動頻率增大,平行于平面網格方向的振幅增大，使得晶體平面上的位錯線和晶界逐漸減少，并放出潛熱。　　隨著石墨化爐石墨化溫度的繼續升高，碳的蒸發率以指數式上升，這時體系中充滿各種碳原子或氣體分子，且石墨微晶在徑向的間距接近分子水平；在石墨層邊緣碳的自催化以及界面能的推動力作用下，各種游離的碳原子與相鄰石墨微晶的邊緣碳發生反應，形成C-C六圓環；在范德華力作用下，石墨層的“褶皺”消失，并趨向平面結構，終形成三維有序的石墨化針狀焦。針狀焦經過2800℃的高溫熱處理后，終逐步轉化成三維有序的石墨結構。
